Dentro de los planos encontramos:
a) Plano de planta
b) Plano de perfiles longitudinales
c) Planos de detalles.
a) Plano de planta:
Se utiliza como base el plano de pavimentación, en él se ubican:
- Tuberías
- Cámaras de inspección
- Sumideros
- Contrafosos y descargas de estos.

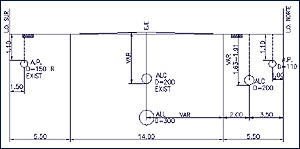

Adicionalmente, este plano entrega perfiles transversales de las calles señalando en ellos la ubicación y profundidad relativa de tuberías de agua potable, alcantarillado de aguas servidas y de aguas lluvias. Entrega cuadros de tuberías de aguas lluvias, cuadros de excavación, refuerzos de hormigón y cuadros de cámaras y sumideros existentes.
b) Plano de perfiles longitudinales:
Entrega información referente a:
- Las distancias parciales y acumuladas de los diferentes tramos de las tuberías,
- Cotas de terreno, de rasante y de radier,
- Diámetros y pendientes de las tuberías,
- Ubicación de los dados de refuerzos en hormigón,
- Camas de apoyo,
- Cruces de tuberías
- Volúmenes de excavación.
c) Plano de detalles:
- Cortes de excavación en zanja especificando sus dimensiones y especificaciones de los materiales de relleno
- Cortes y detalles de las cámaras de inspección
- Sumideros
- Bajadas de agua
- Contrafosos según corresponda.
