4.5.1. Planos

Dentro de los planos encontramos:

a) Plano de planta

b)Plano de perfiles longitudinales

c) Plano de detalles.

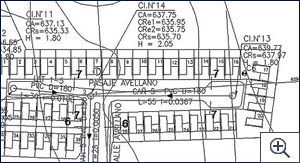

a) Plano de planta:

• Ubicación de las tuberías del colector, indicando sus pendientes, diámetros y largos
• Cámaras de inspección, las cotas de radier, tapa, entrada y salida y la altura de la cámara
• Cuadros de tuberías de aguas servidas
• Cuadro de cámaras
• Perfiles tipos de calles indicando la posición de las tuberías.

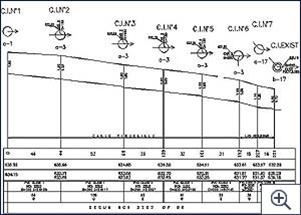

b) Planos de perfiles longitudinales:

• Las distancias parciales y acumuladas de los diferentes tramos de las tuberías
• Entrega las cotas de terreno, de rasante y de radier
• Indica los diámetros y pendientes de las tuberías
• Camas de apoyo
• Cruces de tuberías
• Los volúmenes de excavación necesarios para la correcta instalación de las tuberías.

Las pendientes mínimas de las tuberías de aguas servidas son:

• Colector: pendiente mínima entre C.I. Nº1 y C.I. Nº2 es de 1%
• Colector: pendiente mínima entre C.I. Nº2 y siguientes es del orden de 0.5%
• U.D.: Pendiente mínima entre C.I.D. y Colector es de 3%
• U.D.: Pendiente máxima entre C.I.D. y Colector es de 33%
• Los largos máximos permitidos entre C.I. es de 100m
• El diámetro mínimo del colector debe ser de 175 mm

c) Plano de detalles:

• Cortes de excavación en zanja especificando sus dimensiones y especificaciones de los materiales de relleno.
• Especifica las dimensiones, materialidades y geometrías de la excavación a ejecutar.
