4.6.1. Planos
En general, dentro de los planos encontramos:
Dentro de los planos encontramos:
a) Plano de planta,
b) Plano de perfiles longitudinales
c) Plano de detalles.

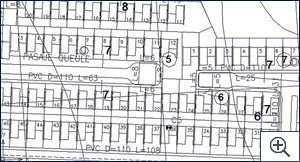

a) Plano de planta
- Ubicación de la matriz de agua potable,
- Indicando los nudos,
- Diámetros de las cañerías,
- Largos
- Materialidad.
El diámetro nominal mínimo de la tubería debe ser de 100mm, en pasajes puede aceptarse hasta 75mm.
También se aprecia la ubicación de la instalación de los grifos de agua potable.
Cada uno de estos grifos debe contar con una cámara de válvula de corta, generalmente fabricada en albañilería.
El detalle de la instalación se aprecia en el “esquema de instalación grifo” incluido en el plano de planta.
La conexión del grifo a la matriz de agua potable se hace mediante piezas especiales de fierro fundido conectadas mediante unión brida.
También entrega cuadros de tuberías de agua potable, y un detalle de los nudos a ejecutar, indicando la ubicación y geometría de los machones a ejecutar.
El sistema de agua potable, no requiere de pendientes en la instalación de la matriz, ya que todo el sistema trabaja bajo presión.
A nivel de terreno, sobre la matriz la presión mínima de servicio en las tuberías de distribución debe ser 15 Metro de columna de agua (m.c.a.) para el consumo máximo horario, con una pérdida de carga máxima de 5 m.c.a. en el arranque, incluyendo el medidor.
b) Plano de detalles
• Cortes de excavación en zanja especificando sus dimensiones y especificaciones de los materiales de relleno.
• Especifica las dimensiones, materialidades y geometrías de la excavación a ejecutar.
La profundidad mínima de la red de agua potable debe ser de 1.10 m sobre la clave de la tubería. Las canalizaciones de otros servicios deben instalarse a un mínimo de 30 cm. con respecto del diámetro exterior de las tuberías de agua potable, y en ningún caso sobre estas.
Las tuberías de agua potable se deben colocar sobre las de alcantarillado, con una distancia mínima libre de 30 cm.
