3.1.4. Información del Plano de Loteo

a)Plano de Ubicación:

1. A escala no inferior a 1:1.000
2. Indicación de las vías o espacios públicos
3. Otros elementos referenciales que faciliten su ubicación

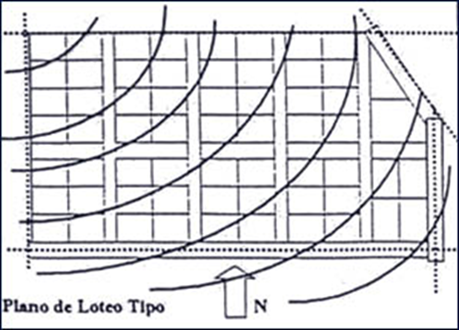

b) Plano de Planta:

1. Límites del terreno
2. Deslindes y frentes
3. Accesos principales
4. Accesos especiales a vehículos
5. Vías vehiculares y peatonales
6. Distribución de las áreas de uso público
7. Áreas de tránsito o uso habitacional
8. Porcentaje destinado a uso habitación

c) Planimetría y Altimetría:

• Planimetría:

1. Indica los límites del terreno
2. Ubicación de los elementos
3. Vegetación
4. Detalles
5. Georreferenciada (UTM)

• Altimetría:

1. Curvas de nivel
2. Perfiles

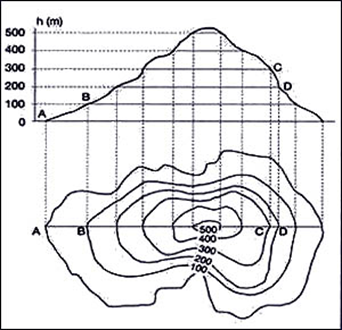

• Curvas de nivel:

1. Cotas del terreno a una distancia equidistante una de la otra
2. Por lo general de 0,5 m a 1 m
3. Entregan información de la extensión completa del terreno

• Perfiles transversales:

1. Pavimentación
2. Aguas lluvias y aguas servidas
3. Identificación de niveles
4. Cotas donde se emplazarán las obras a ejecutar

d) Perfil tipo de espacios de circulación:

• Cada uno de los pasajes
• Calles y/o avenidas
• Perfil espacio de circulación similar
• Anchos de calzada
• Anchos de acera
• Ubicación del eje de la calzada
• Anchos de bandejones
• Ubicación de árboles
• Anchos de acera
• Distancias de Línea Oficial

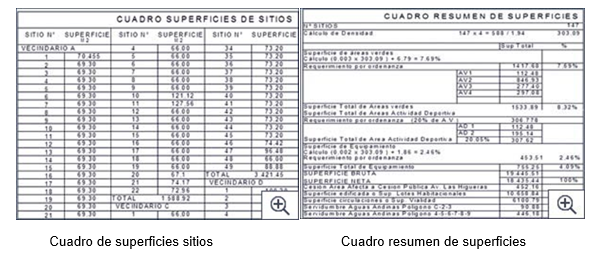

e) Cuadro de Superficies:

• Superficies ocupadas por cada uno de los lotes
• Identificación de las superficies individualmente
• Agrupar las superficies por vecindarios o manzanas
• Superficies en cesión pública
• Áreas verdes
• Áreas para realizar actividades deportivas
• Superficies de equipamiento
• Superficie edificada total
• Superficies de circulación
